Summer Machines ABM 450

ABM 450

Patch Planer

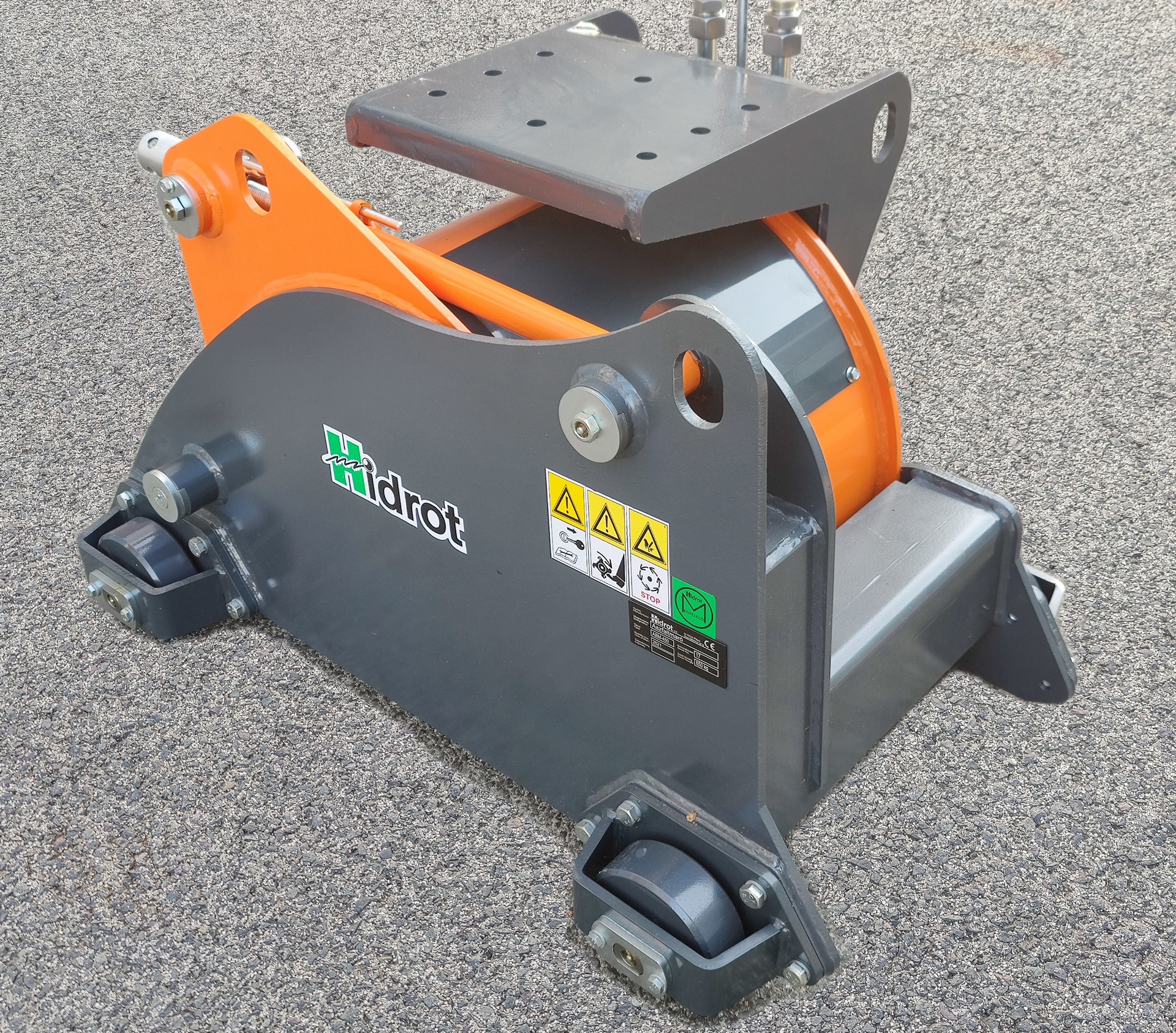

ABM 450

Közepes méretű kotró-rakodógépre szerelhető aszfaltmaró adapter.

Az ABM aszfaltmaró adapter rendeltetése a műutak aszfaltgyűrődéseinek síkba marása, valamint kátyúzás előtti útburkolat előkészítése. Az adpter eredendően felszerelhető JCB 3CX kategóriájú kotrógépre. A kotrógépnek rendelkeznie kell kiépített külső hidraulikus hajtással, valamint közvetlen tarályba bekötött résolaj visszavezetési lehetőséggel. Az adapter egyedi igény alapján, megfelelő illesztőelem segítségével más típusú kotrógép gémvég fogadására is alkalmassá tehető. Ilyenkor ügyelni kell arra, hogy a kijelölt kotrógép teljesítménye közel azonos, vagy nagyobb legyen mint az eredeti alapgépé.

Az adapter gyors felszerelhetősége, univerzális marótüskéje valamint stabil üzeme lehetővé teszi bármely útburkolat marását.

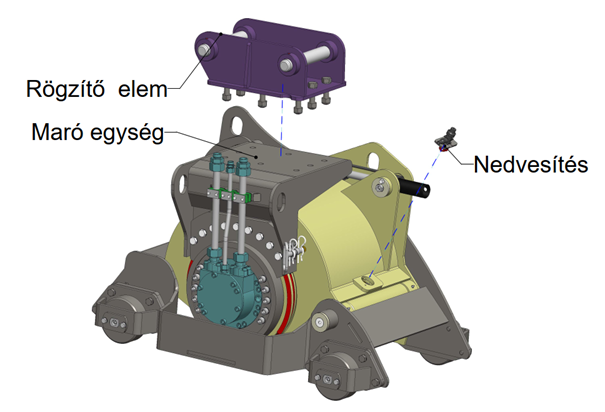

Az adapter a gém végére mechanikusan csatlakozik a maródob tengelye mentén elforduló rögzítő elem segítségével, amely az adapter gémszögétől független talajkövetést teszi lehetővé. A burkolat hegesztett zárt házat alkot, amely véd a felmart réteg kicsapódásával szemben. A burkolat kotró felöli részére csatlakozik a kocsi amelyen gördül az adapter munka közben. A kocsi a házhoz képest a kotró felöli oldalon csapszeg körül el tud fordulni.

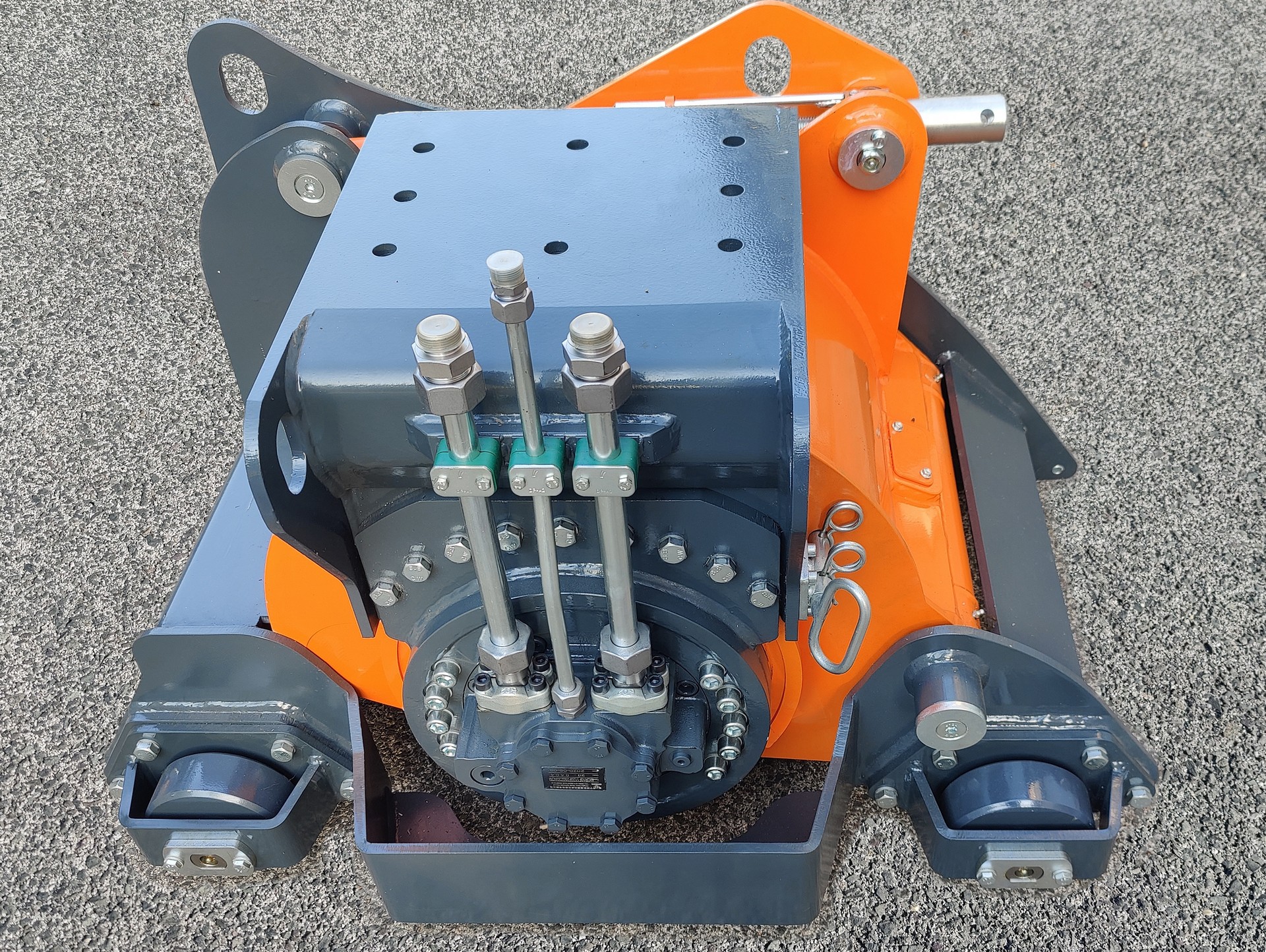

A menetes orsóval lehet a kocsihoz képest és a burkolatot billenteni és így módosítani a marás mélységét. A mart réteg mélységének pontos beállítására az orsó mellet elhelyezett mérőléc szolgál. A burkolathoz kapcsolódó és a maródob tengelye körül elforduló meghajtó és rögzítő egységhez kapcsolódik a maródob hajtására szolgáló hidromotor. A hidromotor kapcsoló peremére került felhelyezésre a tüskéket tartó dob. A dob hegesztett önálló egységet képez. A cserélhető marótüskék bepatinthatóak a dobra hegesztett tartókba.

Az adapter hajtásához szükséges teljesítményt hidraulikus úton az alpgép szolgáltatja.

A hidraulikus teljesítményt a hidromotor tengelyre felszerelt maródob közvetlenül kapja meg. Maximális teljesítmény határolására az alapgép hidraulika rendszerébe szerelt nyomáshatároló szolgál (max. 210bar).



Műszaki adatok


Munkaszélesség 450 mm
Max fogásmélység kötött talajon              150 mm
Hosszúság          1235 mm
Magasság           900 mm
Szélesség             852 mm
Tömeg  650 kg
Maródob maximális fordulatszáma:             (alapgéptől függ) 60-75 ford/perc
Alapgép max. olajmennyiség      100 l/min
minimális olajigény         65 l/min
max. olajnyomás             210 bar
