GRK-7500
Közép függesztésű rézsűkaszák
GRK-7500

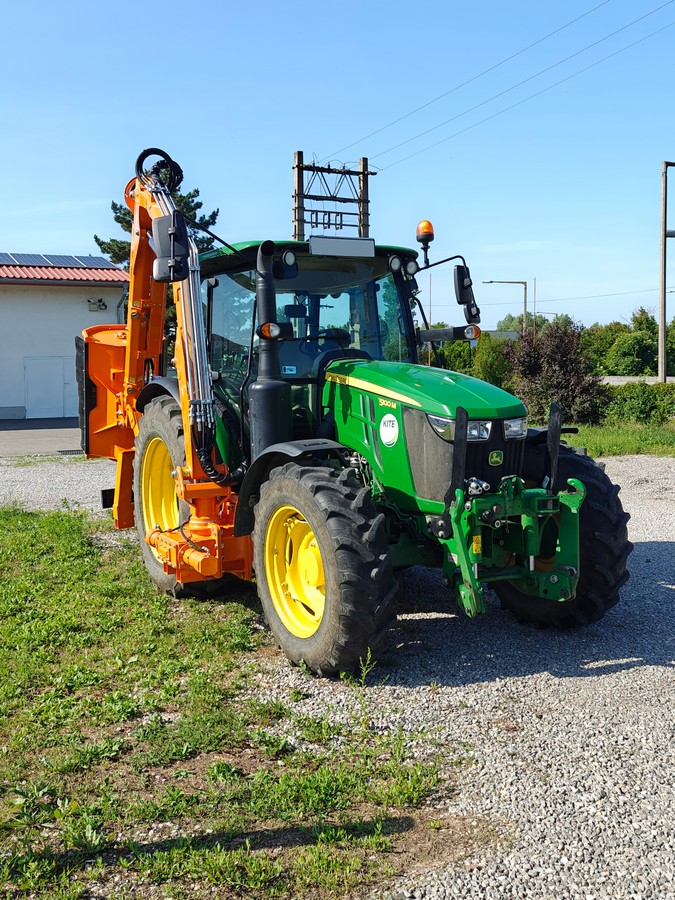

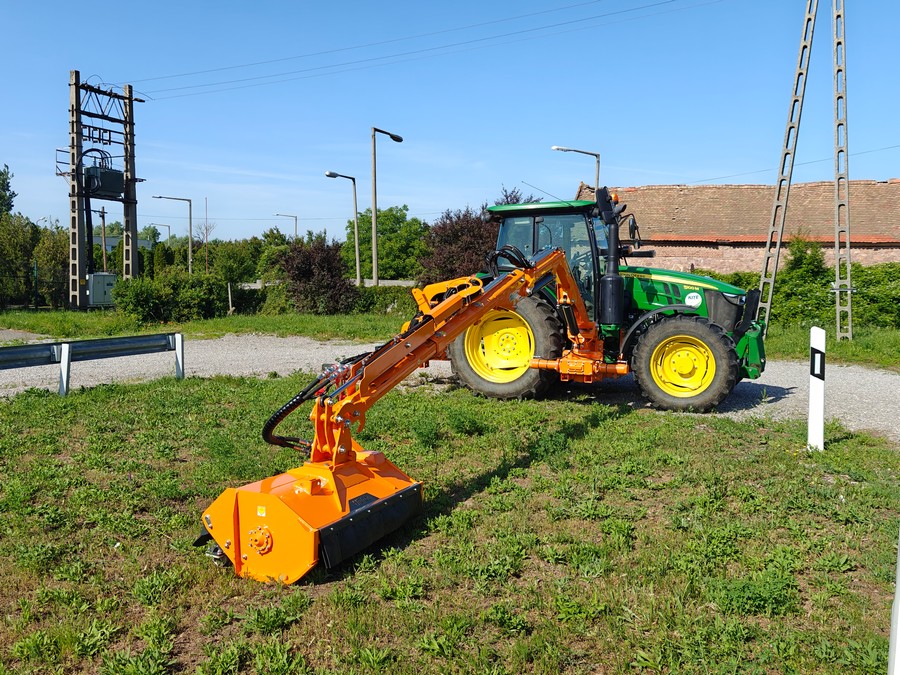

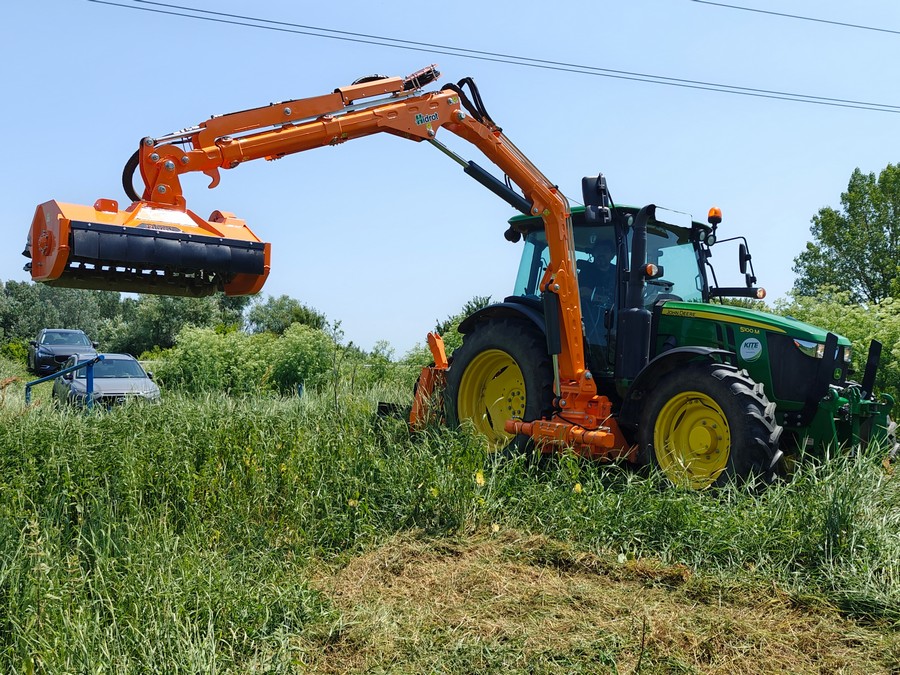

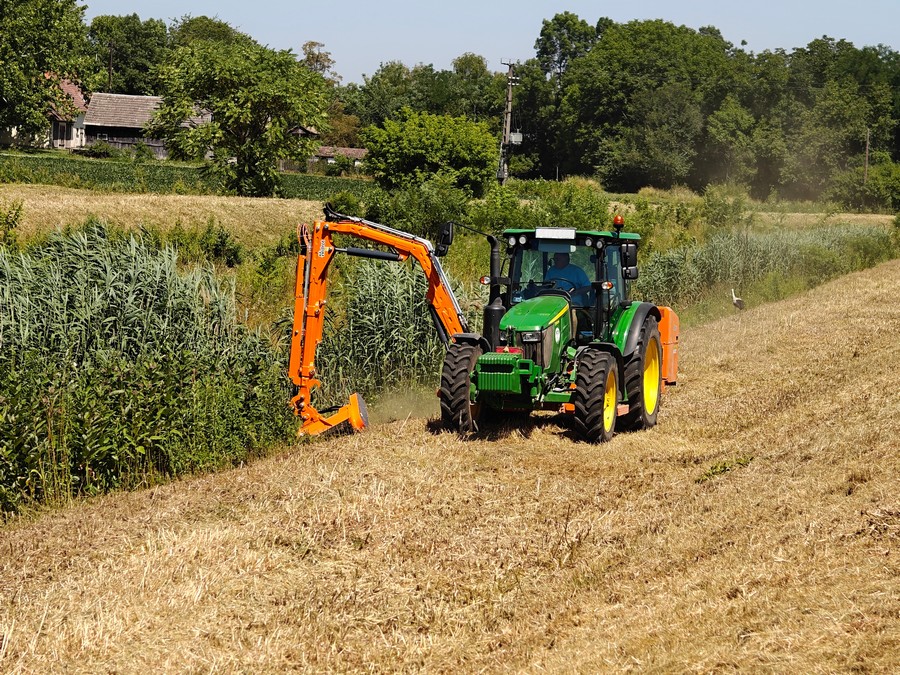

A „GRK” kaszák kialakításuk révén a traktor hasa alá rögzített segédalvázra könnyen és gyorsan fel- és leszerelhetőek. A berendezés felszerelhető bármely olyan középkategóriás traktorra, melynek megengedett maximális gördülőtömege legalább 7500 kg, tömege és nyomtávolsága a gémszerkezet oldalra kinyújtását lehetővé teszi.
A berendezés összes funkciója elektro-hidraulikus működtetésű, melyeket saját hidraulikus rendszerről üzemeltet. A hidraulikus rendszer meghajtása a traktor hátsó kardánkihajtásáról történik.

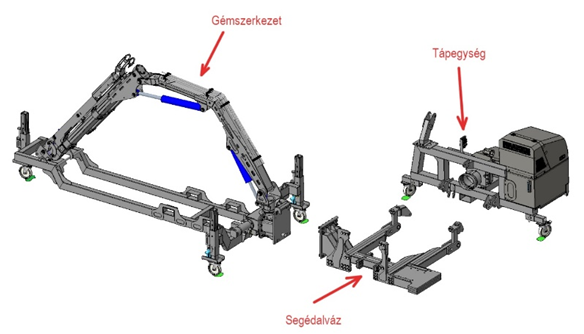

A traktor hasa alatt egy fix, fennmaradó segédalváz található, amihez a gém kapcsolódik, a hátsó hárompontra kerül a hátsó TLT-ről meghajtott tápegység.
A gémszerekezet és a hátsó tápegység egyszerűen levehető a traktorról a hidraulikus rendszer megbontása nélkül.
A gémszerkezet a traktorra szerelt segédalvázról a rögzítőcsavarok eltávolítása után egyszerűen leakasztható.
A gémszerkezet nagyszilárdságú STRENX 960 -as acélból készül
Műszaki adatok
| Járműegység össztömege: | 7400 kg |
| A traktorra szerelt segédalváz és ellensúlyok tömege (típustól függően) cca. | 750 kg |
| Gémszerkezet tömege: | 860 kg |
| Tápegység tömege: | 595 kg |
| RK-1200 kaszafej tömege: | 250 kg |
| Járműegység szélessége: | 2350 mm |
| Magasság: | 3800 mm |

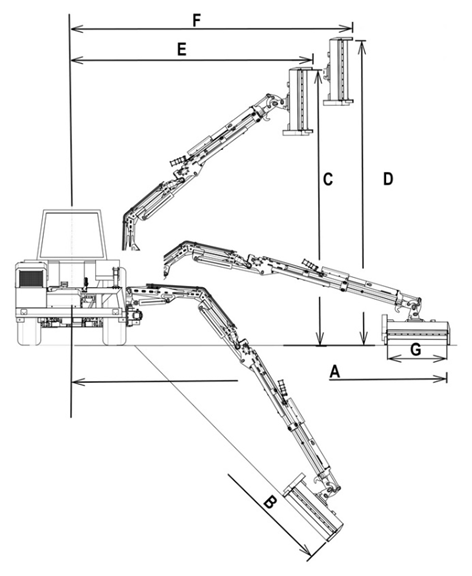

| Maximális gémkinyúlás a traktor középvonalától: | 7500 mm |
| A: | 7 500 mm |
| B: | 5 500 mm |
| C: | 5 500 mm |
| D: | 6 100 mm |
| E: | 4 850 mm |
| F: | 5 650 mm |
| G: | 1 200 mm |

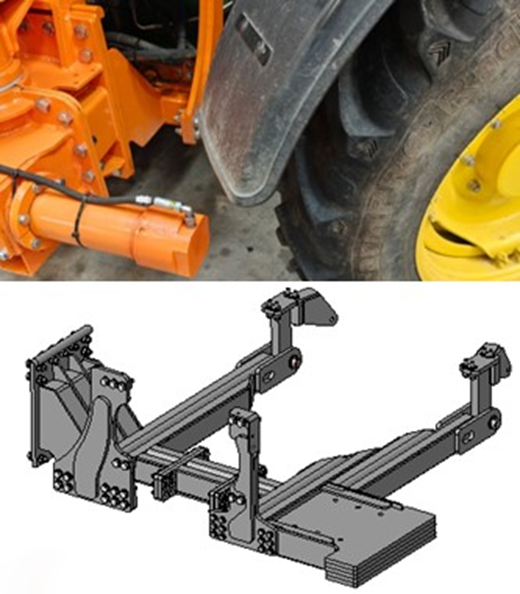

Segédalváz
A traktor hasa alá szerelt nagyszilárdságú STRENX acélból készült tartóelem, melynek feladata a gémszerkezet rögzítése az alapgépen. A rézsűkasza leszerelése után a segédalváz a traktor hasa alatt marad, nem kerül lebontásra.
A segédalváz a traktor két tengelye közt egy a gémszerkezet rögzítésére szolgáló eszközfelfogó lappal rendelkezik.

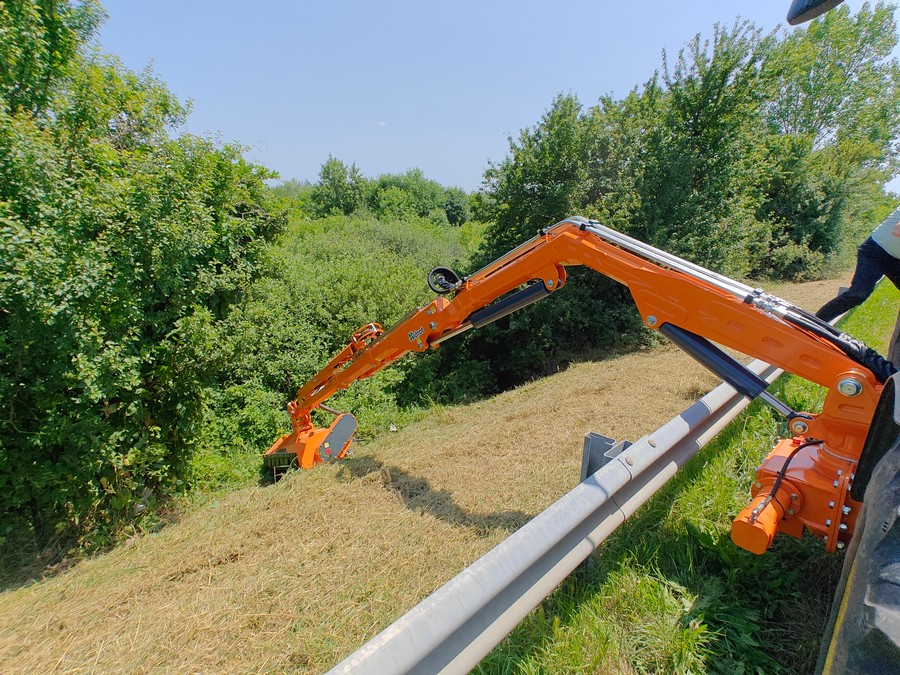

Gémszerkezet

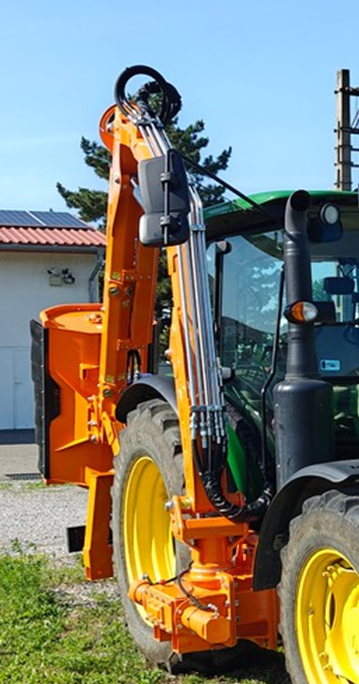

A segédalváz eszközfelfogó lapjára rögzített fordítóegységgel kapcsolódik a traktorhoz. Az elektro-hidraulikus fordítóegység biztosítja a királytengelyre szerelt gémrendszer előre-hátra fordítását. Hátra fordítva a szállítási helyzetet, előre fordítva a munkahelyzetet állíthatjuk be.
A gémrendszer nagyszilárdságú STRENX S960 acélból készült alsó törtgémből, felső teleszkópos egységből és az adapter rögzítésére szolgáló felfogóegységből áll.
Az alsó törtgém biztosítja a gémszerkezet emelését süllyesztését, a teleszkópos rendszerű felső gém biztosítja a gémszerkezet kinyújtását, illetve behúzását.
A felfogó egység gyorsan szerelhető kapcsolófejjel rögzíti a kaszafejet, a kinematika rendszer segítségével biztosítja a kaszafej (ill. egyéb adapter) munka pozícióba történő beforgatását, és szükség szerinti „úsztatását”.
A rézsűkasza gémszerkezetének kialakítása biztosítja a kaszafej gyors le és felszerelését, valamint lehetővé teszi más munkaeszközök (ágvágó adapter, cserjevágó stb.) gyors felszerelését is. Ennek megfelelően a hidraulikus tömlők menetes gyorscsatlakozókkal kapcsolódnak.
Talajkövetés

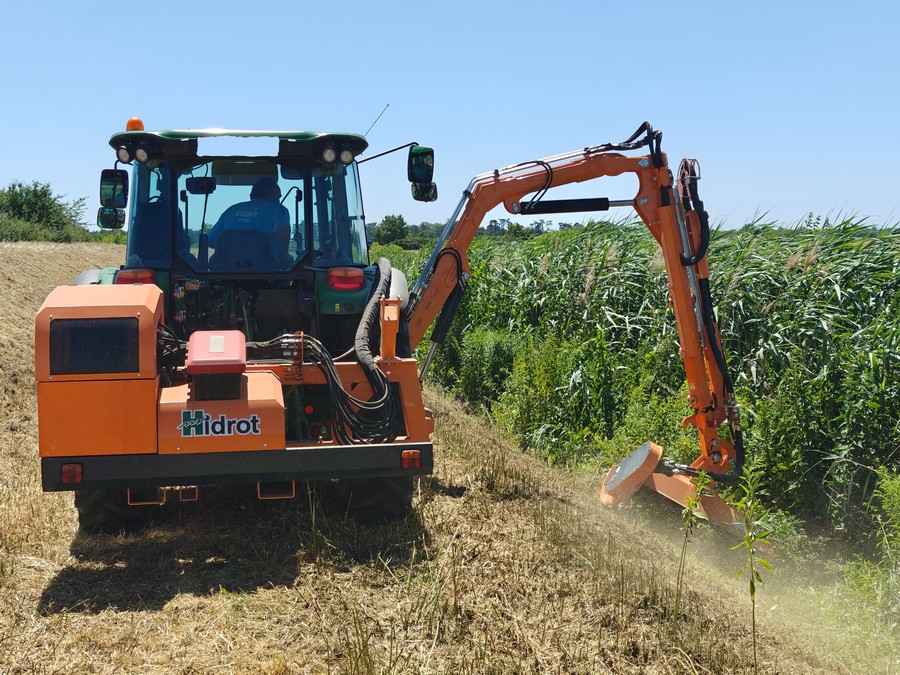

A rézsűkasza aktív hidraulikus talajkövető rendszerrel rendelkezik, ami lehetővé teszi egyrészt a talajegyenetlenségek automatikus lekövetését, másrészt az akadályok menet közbeni kikerülését.
A főgém emelőhengerének támasztónyomása elektronikus egység segítségével szabályozható, így a kaszafej mindig a potenciométerrel beállított mértékben terheli a talajt, függetlenül az egyenetlenségektől.
A rendszer lehetővé teszi a gémszerkezet gyors megemelését, visszasüllyesztését – alacsony akadályok kikerülését - , másrészt a kaszafej menet közbeni behúzását, kitolását – oszlopok kikerülését.

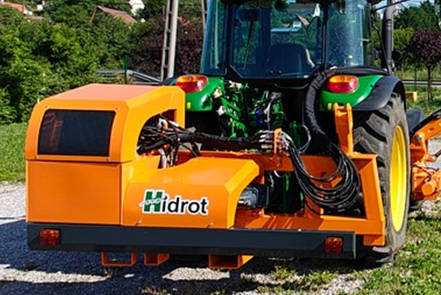

Tápegység

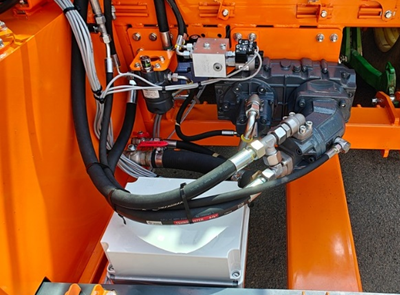

A traktor hátsó TLT kihajtásáról kardántengely segítségével meghajtott, a hárompont szerkezetre rögzített hidraulikus aggregát egység. Tartalmazza a berendezés működtetéséhez szükséges hidraulikus szelepeket, szivattyúkat, olajtartályt, olajhűtőt.
A berendezés működtetését kétkörös hidraulikus rendszer látja el. Külön rendszer biztosítja a kaszahajtás valamint a gémmozgatás funkcióit.
A kaszahajtás szivattyúja és hidromotorja axiáldugattyús rendszerű. A ki-bekapcsolást valamint a kör hidraulikus védelmét tehermentesíthető nyomáshatároló biztosítja.
A gémműködtetésre szolgáló kör szivattyúja fogaskerekes egység, ötszekciós vezérlőtömbje elektronikus proporcionális joystick segítségével működtethető. A vezérlőegységet a vázszerkezeten elhelyezett villamos dobozzal összekötő kettős kábelt munkahelyzetben az alapgép hátsó ablakán, vagy a fülkén kialakított más alkalmas nyíláson vezethetjük ki.
A villamos megtáplálás az alapgép egy 12 V-os dug.aljzatáról biztosítható.
