FSI H 40 hidraulikus tuskómaró adapter

Hidraulikus tuskómaró adapterek

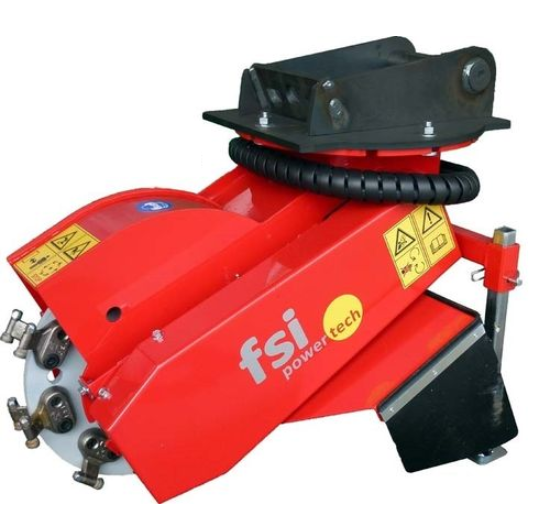

FSI H 40 hidraulikus tuskómaró adapter

Alkalmazási terület: A fa kivágásakor, a fatörzs ledöntése után tustó marad a földben.  Ez a maradvány zavarhatja a közlekedést, vagy esztétikailag ronthatja a környezete összképét. Így, a fakivágása után sok esetben szükségessé válik a tuskó eltávolítása.

A gép felhasználóinak köre

Tájépítészek, fakitermelő vállalatok, fejlesztők, gépkölcsönző cégek, önkormányzatok, lakástársaságok és hasonló, a természetben tevékenykedő vállalatok.

A hidraulikus meghajtású tuskómaró működésének leírása

A tuskómarót hidraulika működteti és egy a hidraulika szivattyúval rendelkező munkagépről üzemeltetjük. A berendezés egy forgó marótárcsa segítségével lemarja a talajfelszínből kiemelkedő tuskót és ezt a műveletet a földfelszíntől mélyebben lenyúlva is végezheti.

Műszaki adatok

Típus: FSI H 40 hidraulikus tuskómaró adapter

alapgép max. hidraulika olaj áramlása

50 – 75 liter/perc

alapgép max. hidraulika olaj nyomása

250 bar

alapgép teljesítmény követelmény

minimum 18-31 kW/15-30 LE

az alapgép ajánlott tömege (tonna):

3–3t

marótárcsa átmérő

470 mm

fog /menny

Ø20,5/16

súlya:

150 kg

marótárcsa forgácsmélysége

Max.: 52,0 mm



Farönk vágásidő

Típus: FSI H20 hidraulikus tuskómaró adapter

tuskó átmérő

Ø40 cm

Ø40 cm

Ø105 cm

vágási idő

12 perc

25 perc

75 perc



Miért választják az FSI tuskómarókat

A vágótárcsás tuskómarók gyártója a berendezés fejlesztésekor a vágásidő lecsökkentését tűzte ki célul, ennek érdekében termékeiben a TRIPLEX fogrendszer került alkalmazásra.

FSI  H20 TRIPLEX fog.png

Ezek a fogak csere előtt háromszor forgathatók, így tartósak.

A fogak egyetlen anyacsavarral vannak felszerelve. Könnyen cserélhetőek.

A fogak tartós acélöntvényből készült tartókba vannak helyezve. A tartók a vágókerékre vannak rögzítve úgy, hogy beállításra nincs szükség a fogak vagy a tartók cseréjekor.

A jobb kapacitás érdekében a tartók billenő rendszerben vannak a tárcsára illesztve, úgy, hogy minden szerszám saját nyomvonalát vágja, így gyorsabb a vágás.

Munkaközben:

H40 munkaközben van.png



A szükséges alapfogalmak

Az alapgép

Az a hidraulika szivattyúval rendelkező (munka) gép, amiről működtetjük a rönkmarót a hidraulikus meghajtás esetében.

Alapgép teljesítményigény

Az alapgép teljesítménye meghatározza, hogy melyik és mekkora tuskómarót használhatjuk hozzá. Ez alapgép igény vonatkozhat:

Az alapgép motorteljesítményre (kW/LE)

Az alapgép hidraulika szivattyújának a paramétereire:

olajáramlás (liter/perc)

maximális nyomás (bar)

Az tuskómaró ajánlott minimális alapgép méretigénye

Ezt súlyban (t vagy kg) szokták megadni.

A hidraulikus tuskómarás eszközei

hidraulikus tuskó marófejet csatlakoztatunk egy

hidraulika szivattyúval rendelkező munkagépre (alapgépre).

A marófej csatlakoztatása

A hidraulikus meghajtású tuskómaró szerszámot a hidraulikus szivattyúval rendelkező munkagépre szereljük. Majd a marófej hidraulikus rendszerét is rácsatlakoztatjuk az alapgépre (a hidraulika szivattyúval rendelkező munkagépre).

A marás mozgásának leírása

A tuskó marásakor fő és mellékmozgások lépnek fel.  A fő mozgás a forgómozgás, a mellékmozgás pedig az előtoló (lengő, fel, le) mozgás.

A forgó marómozgást mindig a tuskómaró marótárcsa végzi, a beépített hidromotorja segítségével.

FSI H hidraulikus tuskómaró család esetében az előtoló-mellékmozgások kétféle képen történhetnek

Az előtoló (lengő és fel - le mellékmozgást) mozgást teljes egészében az alapgép munkahengerei végzik (H20/H40/H52/H65 típusoknál).

Az előtoló, mellékmozgások közül: a lengő mozgást a hidraulikus tuskómaróba épített két munkahenger végzi, a fel-lemozgásokat pedig az alapgép munkahengerei végzik el (H20S / H40S típusoknál).
